マザーボード交換
マザーボードの交換は、比較的簡単に行える。基本的にはドライバー１本で出来るのだ。元に戻すことも容易だ。しかし、ある程度のリスクはあり、基本的な分解は出来ることが前提なので、交換に際しての細かい手順はあえて載せていない。敷居が高いかもしれないが、誰でも最初はあるので、リスクを覚悟した上でご自分でトライして覚えてください。ＹＡＮはそれが、改造の前提条件だと思っています。質問はわかる範囲でお答えしますので。自作機を組み立てる程度の知識が必要です。

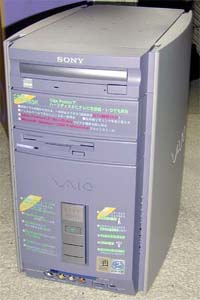

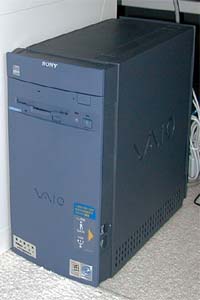

VAIOのタワーシリーズはＴ＊＊がＡＴＸ規格でS/Rシリーズは一般的なMicroATX規格の物が使われている。よって、普通にショップで売っているMicroATX規格のマザーボードならどれとでも交換できるのである。後述する制限を考えなければAthlonすら使えるのだ。一応、MicroATXマザーは各社から色々出ているので、別ページにまとめてみたので参考にして欲しい。
※マザーボード交換による制限事項
１．DMI情報が変わるため、SONY製アプリ（DVgateなど）が使えなくなる
２．Rシリーズに付いているPCカードスロットＰＣＩカードが使えなくなる
３．P2B-AE搭載機種ではIEEE1394端子が使えなくなる（IEEE1394カードが別途必要になる）
４．前面ＵＳＢ端子が使えなくなる
（マザー上にUSBコネクタを持っている機種ならケーブルの加工で使えるようにはなる）
５．IFX-61/90以外の機種は新たにi.LINKカードを購入しなければならない
（前面i.LINK端子が使えなくなる）
６．MXシリーズでは、Audio部のコントロール端子がないので、固有のアプリが使えなくなる
※交換に際しての注意事項
１．S/Rシリーズとも「System panel connections」のアサインが違うのでそれぞれのマザーボー ドの説明書にあった位置に変更する必要がある。
２．S/Rシリーズ共に電源は145WのMicroATX用の物である。消費電力の多い物を使う時は注 意が必要
３．PWR_FAN端子が若干違う（１２Ｖ出力）
３．筐体内は狭いのでアルファなどの大型ヒートシンクが使えない
制限事項の解説と改造・交換 １．SONYアプリの動作 SONYアプリ動作の仕組みとDMI情報の書き換え
２．コネクタ・端子の処理 固有部分のコネクタ／端子の解説と処理
前面USB等のコネクタ処理を考える
３．その他のVAIO固有部分 PCカード／PWR_FANの解説と処理
PCカードの解説とPWR_FANの考察
マザーボードの交換は、比較的簡単に出来ますが、あくまで改造の部類に入る物ですから、メーカーの保証が受けられなくなる可能性があります。また、交換に関わって他の部品がこわれることも考えられます。ここの情報は個人的実験、交換、改造等の情報が含まれます。このページの情報をもとでの交換・改造は個人の責任において行ってください。
