| 特に、VAIOに関係するBIOS-ROMについての簡単な解説とDMIに関しての情報をまとめておく。 |
|
|

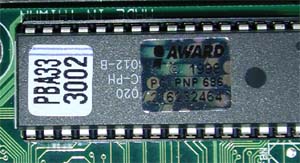

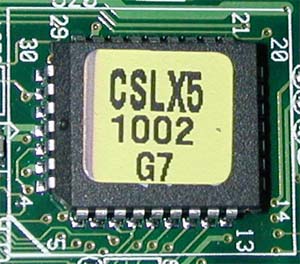

| 左が440BX以前のマザーボードで使われている２MbitのフラッシュROMである。P2B-AEやP3B-1394などはこのタイプだ。大抵がソケットに刺さっているため、簡単に抜き差しすることが可能だ。容量が２Mbitであることから、256Kbyteということになる。それに対して、INTELはi8**シリーズにおいて、チップセット間の接続をPCIからより高速なバス間通信ができるHubと呼ばれる構造を採用した。GCHと呼ばれるメインチップとICHと呼ばれる周辺チップとFWHと呼ばれるフラッシュROMの３チップ構成だ。VAIOなどで使われているFWHは82802ABという型番を持つ4Mbitの32pinのPLCCが使われている。4Mbitということは512Kbyteの容量がある。一般的な市販のマザーボードではソケットに刺さっているのだが、VAIOに使われているASUS製のマザーボードでは右上のように直づけになっている。よって、手軽に交換することができないために、BIOSは慎重に扱わないと復旧できない事態に陥ることもある。最近では、82802AB互換のSST49LF004/AなどもASUS製のマザーではよく使われる。また、最新のP4Bシリーズなどでは、２MbitタイプのSST49LF002/Aが使われている。 |
| 上記のように、FWHを使用しているBIOSでは512Kbyteの空間を持っている。しかし、AWARD BIOSは、容量の節約のためか、Award Decompression BIOSとAward Boot Block Biosなどを除き、lha-5形式での圧縮がされている。つまり、Award Decompression BIOSの部分が、lha形式の圧縮ファイルを展開する実行プログラムである。よって、BIOSをバイナリエディタなので切り分けてlhaで展開してやれば中身を見ることができるのだ。通常P2B-AE/P3B-1394などの2MbitタイプのDMI情報は上記256Kbyte空間の中にある。一方、4Mbitタイプでは容量が２倍の512Kbyteになっているが、実際には256Kbyte分しか使われていない物が多い。DMI情報はASUSでは、通常アクセスできない256Kbyteの領域におかれている。i815を使用している、CUSL-LX（ＲＸ６０）とCUSL2-Mの例を下に示す。 |
|
CUSL-LX |
CUSL2-M |
| 00000- |
DMI |
| 20000- |
DMI(機種名などの情報部分) |
| 30000- |
ACFG |
| 40000- |
cpucode.exe
AWARDEXT.ROM
ACPITBL.BIN
cav_shdw.bin
rtsrom_m.lom
pci32.rom
sony.com
sony.bmp |
cpucode.exe
AWARDEXT.ROM
awardepa.epa
ACPITBL.BIN
cav_shdw.bin
mbios_t.bin
d8152231.dat |
| 60000- |
stn.bin |
| 74000- |
asus.bmp |
| 76000- |
Award Decompression BIOS |
| 7E000- |
Award Boot Block Bios V1.0 |
|
| 次に最新のRX53(P4B-LX)での情報を、同じくASUSTeK製市販マザーであるP4B-LXのBIOSと比較してみる。 |
|
CUSL-LX |
RX53(P4B-LX) |
市販版P4B-LX(1003) |
|
| 00000- |
DMI |
P4B-LXは2Mbitなので、40000-が0-になります。つまり、00000-3FFFFまで。 |
|
| 20000- |
DMI(SONYなど） |
|
| 30000- |
ACFG |
|
| 40000- |
cpucode.exe
AWARDEXT.ROM
ACPITBL.BIN
cav_shdw.bin
rtsrom_m.lom
pci32.rom
sony.com
sony.bmp |
stn.bin
cpucode.exe
AWARDEXT.ROM
AWARDEYT.ROM
FILE1.ROM
awardepa.epa
ACPITBL.BIN
cav_shdw.bin
pci32.rom
RTSROM.ROM
|
original.tmp
cpucode.exe
AWARDEXT.ROM
AWARDEYT.ROM
FILE1.ROM
awardepa.epa
ACPITBL.BIN
cav_shdw.bin
pci32.rom
|
00000- |
| 60000- |
stn.bin |
Award Decompression BIOS |
Award Decompression BIOS |
32000- |
| 74000- |
asus.bmp |
DMI(SONYなど） |
「0」で埋まっています |
38000- |
| 76000- |
Award Decompression BIOS |
ACFG |
ACFG |
39000- |
| 7E000- |
Award Boot Block Bios V1.0 |
Award Boot Block Bios V1.0 |
Award Boot Block Bios V1.0 |
3E000- |
|
|
上記のように、VAIOのP4B-LXと市販版のP4B-LXは大変似てはいるが、一部異なっている。
|
|
|
|
|
