SWX-159
|
connectors
|
20pin_PANEL1
|
|
１
|
PWR_BTN
|
１９
|
|
２
|
IDE_LED-
|
１５
|
|
３
|
PWR_LED-
|
７
|
|
４
|
MSG_LED+
|
２０
|
|
５
|
MSG_LED-
|
１８
|
|
６
|
+5V
|
８
|
|
７
|
IDE_LED2-
|
６
|
|
８
|
GND
|
４
|

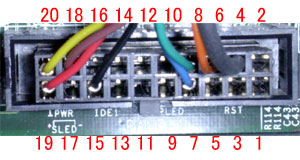

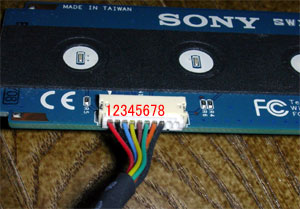

まずは、System panelconnectors関係。マザー上では「PANEL1」とかかれており、シルク印刷されている。「＋５V]は、SWX-159上の各LED用で、Suspend LED以外のIDE/IDE2/POWER LEDの３つが各PULL UPされているようだ。これをきちんと光らせるためには別途+5Vを供給する必要がある。IDE_LED2も市販のマザーでは別途信号を持ってくるしかない。
|
|
|
|
|
|
|
connectors
|
|
１
|
Ground
|
|
２
|
TPA+
|
|
３
|
TPA-
|
|
４
|
TPB+
|
|
５
|
TPB-
|
|
６
|
Ground
|

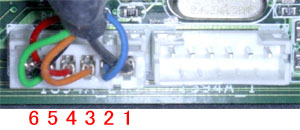

マザー上の1394HEADのアサイン。
|
|
|
|
|
connectors
|
|
１
|
Ground
|
|
２
|
TPA-
|
|
３
|
TPA+
|
|
４
|
TPB-
|
|
５
|
TPB+
|
|
６
|
Ground
|

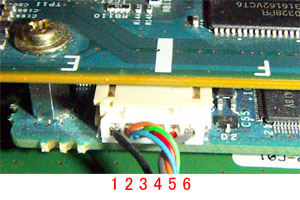

ENX-18上のMDL-12の1394コネクタのピンアサイン。ENX-13/17のMDL-10と同じ。
|
|
|
|
USB1
|
|
１/２/9/10
|
VCC
|
|
３/４/11/12
|
D-
|
|
５/６/13/14
|
D+
|
|
７/８/15/16
|
GND
|

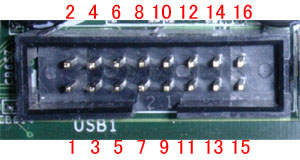

マザー上のUSBコネクタ。４つ分。
|
|
|
|
USB_CON1
|
|
１
|
VCC
|
|
２
|
D-
|
|
３
|
D+
|
|
４
|
GND
|

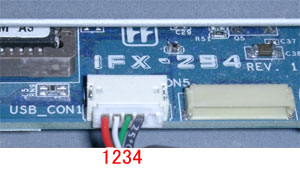

RZ*3以降用のカードドライブIFX-294。そのUSBのアサイン。
|
 |
|
|
connectors
|
|
１
|
Left Audio
|
|
２
|
Ground
|
|
３
|
Ground
|
|
４
|
Right Audio
|

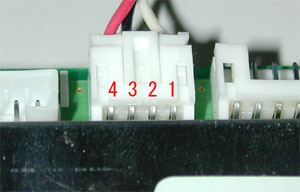

ENX-18上のAUDIOコネクタのピンアサイン。ENX-13/17と同じ。写真も流用（笑）
|
 |
|

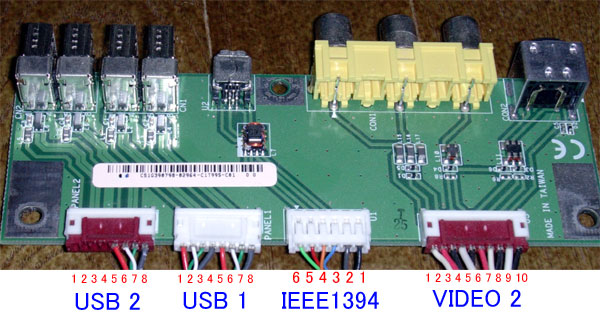

ENX上のVIDEO2
|
|
１
|
S端子ケース
|
|
２
|
GND
|
|
３
|
S端子Y
|
|
４
|
S端子C
|
|
５
|
GND
|
|
６
|
VIDEO2
|
|
７
|
GND
|
|
８
|
L音声
|
|
９
|
R音声
|
|
10
|
GND
|

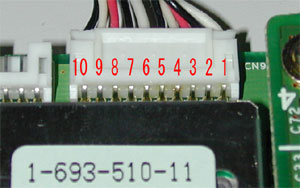

ENX-18上のAVコネクタ。ENX-13/17と同じ。写真も流用（笑）
|
 |
